Описание станка

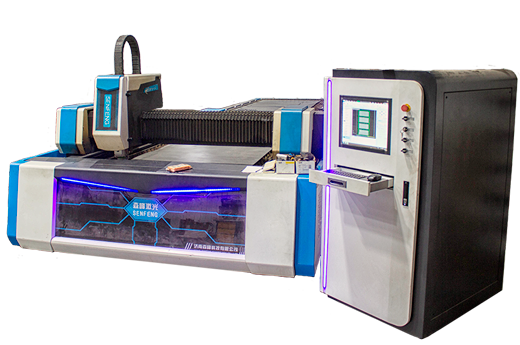

Оптоволоконные станки лазерной резки металлов SenfengSF-3015A3, специально разработаны для высокоскоростного и высококачественного раскроя листовых металлов.
Серия АЗ - это промышленная серия Лазерных станков для резки металлов, отличающаяся от стандартной серии G, наличием автоматических сменных паллет (столов).
Станки Senfengсерии АЗ, обладают отличными характеристиками как по скорости, так и по точности раскроя металла.
В производстве оптоволоконных станков Senfeng, применяются только промышленные комплектующие, рассчитанные на беспрерывную работу в режиме 24Y7.
Данные лазерные станки с легкостью режут такие металлы, как:
- Нержавеющая сталь;
- Углеродистая сталь;
- Легированная сталь;
- Пружинная сталь;
- Листовой алюминий;
- Оцинкованная сталь;
- Медь;
- Титан; и др.
Оптоволоконные станки лазерной резки SF-3015A3, оснащаются лазерными излучателями Raycus, Тайваньскими направляющими и шарико-винтовыми парами.
На волоконных лазерах серии А, устанавливается режущая голова Raytools(Швейцария) Мощность серводвигателей - 2 кВт.
Благодаря этому, станки для резки металлов SF-3015A3, позиционируются с точностью до 0,05 мм и имеют толщину реза, не более 0,1 мм.
Более того, рез получает ровный и не требующий какой-либо дополнительной обработки, что существенно снижает скорость производства и себестоимость выпускаемой продукции.
Лазерный станок для металлов серии АЗ, может комплектоваться излучателями от 300 Вт до 6 кВт, что позволяет резать металлы до 40 мм толщиной (углеродистая сталь).
Резка производится с подачей кислорода, азота либо воздуха в зону резания.
Сфера применения:
Лазерные станки SF-3015A3, успешно применяются для резки металлов в таких областях, как:
- Производство электро-щитового оборудования;
- Аэрокосмическое производство;
- Производство пищевого оборудования;
- Текстильных машин;
- Строительных машин;
- В производстве локомотивов;
- Бытовой техники;
- Инструментов;
- Пищевого оборудования;
- В рекламных производствах
И других областях, где необходимо высокое качество лазерной резки металлов.
Технические характеристики:
| Описание | Параметры |
| Рабочая область: | 3000 х 1500 мм |
| Тип лазерного излучателя: | Оптоволоконный иттербиевый |
| Лазерный излучатель: | Raycus |
| Номинальная мощность лазера: | 2 200 Вт |
| Потребляемая мощность: | 22 кВт |
| Максимальная скорость перемещения: | 120 м/мин. |
| Максимальная скорость реза: | 35 м/мин. |
| Максимальное ускорение по X,Y: | 1,2 G |
| Система приводов по осям X,Y: | Рейка/шестерня |
| Система приводов по оси Z: | Шарико-винтовая пара (ШВП) |
| Режущая голова | Raytools, Швейцария |
| Точность позиционирования: | менее 0,03 мм. |
| Точность повторения: | менее 0,02 мм |
| Минимальная ширина реза: | 0,1 мм |
| Охлаждение излучателя: | Водяное с системой защиты |
| Время работы лазерного излучателя: | До 100 000 часов |
| Интерфейс управления: | DSP контроллер + панель управления |
| Компьютерный интерфейс: | USB |
| Объем памяти: | 512 Мбайт |
| Тип двигателей: | СерводвигателиSchneider Electric /Delta Electronics - 2 кВт |
| Концевые датчики: | Оптические |
| Дополнительный газ: | Кислород, азот, воздух |
| Напряжение питания: | 380В ± 10%, 50 Гц |
| Размер: | 8250*2800*1940 мм |
| Вес: | 6 000 кг |
Комплектация:
- Волоконный лазерный излучатель Raycus. Время работы до 100 000 часов.
- Направляющие Сечение 35 мм.
- Raytools, Швейцария, Автофокус
- Автоматическая система отслеживания кривизны материала
- Косозубая рейка-шестерня по осям X,Y.
- Тип привода по оси Z- Высокоточная двухзаходная ШВП
- Система управления CypCut
- Переносной беспроводной пульт управления
- Серводвигателиидрайвера- 2 кВт, Schneider Electric /Delta Electronics
- Силовая электроника - Schneider Electric
- Промышленный Чиллер для охлаждения S&A(фреон)
- Вытяжка
- Гофрошланг D=200, длина 2 м, 2 шт.
- Ящик с инструментом
- Виброопоры
- Автоматическая централизованная система смазки
- Сменный стол
| Материал | Толщина (мм) | Скорость (м/мин) | Газ |
| CS | 1 | 35 | N2 |
| CS | 2 | 10 | O2 |
| CS | 3 | 6 | O2 |
| CS | 5 | 3-4 | O2 |
| CS | 6 | 2-3 | O2 |
| CS | 8 | 1.5-2.5 | O2 |
| CS | 10 | 1.5 | O2 |
| CS | 12 | 1.2-1.5 | O2 |
| CS | 14 | 1 | O2 |
| CS | 16 | 0.8 | O2 |
| SS | 1 | 35 | N2 |
| SS | 2 | 10 | N2 |
| SS | 3 | 6 | N2 |
| SS | 4 | 4 | N2 |
| SS | 5 | 2.2 | N2 |
| SS | 6 | 2 | N2 |
| SS | 8 | 1.2 | N2 |
| AL | 1 | 25 | N2 |
| AL | 2 | 10 | N2 |
| AL | 3 | 7.2 | N2 |
| AL | 4 | 3.6 | N2 |
| AL | 6 | 1.2 | N2 |
| CU | 1 | 20 | N2 |
| CU | 2 | 30 | N2 |
| CU | 3 | 6 | N2 |
| CU | 4 | 2 | N2 |
